思瑞浦（3PEAK）作為行業領先的汽車及工業接口供應商, 率先推出了行業首款針對48V電池應用的通用車規LIN收發器芯片--TPT1621Q，可廣泛用于汽車電子子系統的總線接口設計，承擔著門窗控制、燈光管理、電動座椅、電動后視鏡、玻璃刮水器、座椅加熱器等控制模塊的通信任務，具有單線通信、抗干擾能力強、傳輸距離長等優點。同時TPT1621Q還采用了全國產供應鏈, 可以全面保證供應鏈安全。

48V電源系統重構汽車未來

隨著人們對汽車駕駛體驗的提升，以及電子設備需求的日益增長，傳統12V車載電源已逐漸難以滿足日益增長的用電負荷。48V電源系統作為12V架構的高效升級方案，在不降低安全等級的前提下，大幅提升供電能力與整車性能，成為下一代新能源、混動車型的主流標配，為電動化、智能化提供穩定高效的電力底座。

48V 系統核心優勢：

• 供電更強：同等電流下功率提升4倍，輕松驅動電動空調、電子轉向、電制動、主動懸架等高功率部件。

• 線束更輕：同功率下電流顯著降低，線束更細更輕，減少重量與成本，降低發熱與壓降。

• 系統更穩：大功率負載工作時電壓波動小，保障座艙、自動駕駛等系統穩定運行。

• 平滑過渡：屬安全低壓架構，兼容現有設計，是通往高壓平臺的穩妥橋梁。

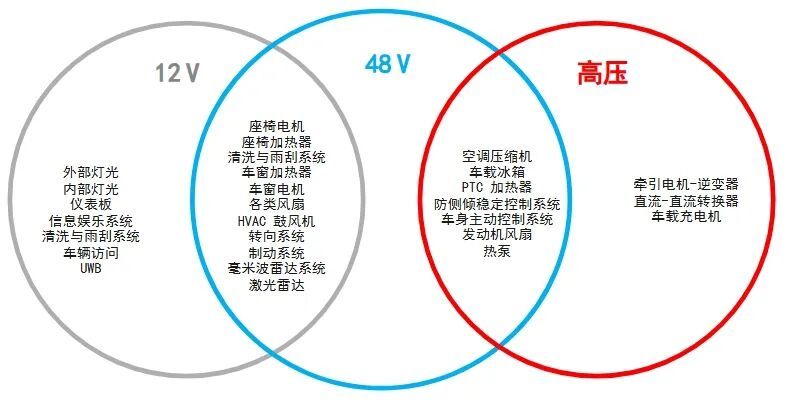

圖片來源于Aptiv白皮書

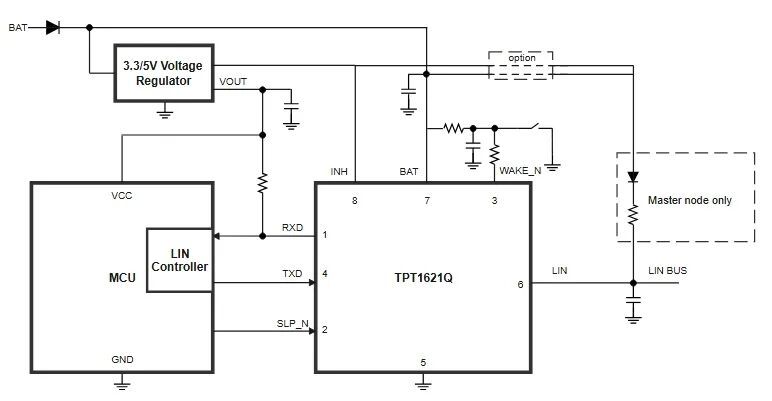

48V 架構對車身分布式通信提出更高要求。3PEAK推出全國產化TPT1621Q車規級 LIN 收發器，專為48V 車載系統優化設計，為車身控制模塊提供穩定、安全、高效的總線連接。

產品特性：

• 支持車載48V/24V/12V供電應用

• 供電電壓：5.5V-60V

• 總線保護電壓：-70V~＋70V

• 本地和外部喚醒源識別

• 發送數據故障超時保護功能

• 過溫保護功能

• 集成LIN總線上拉電阻

• 增強型INH，可驅動LIN總線上拉電平

• ESD (IEC 62228-2)：±10kV

• 工作溫度：-40℃~125℃

• 封裝形式：SOP8和DFN3x3-8，與行業主流方案可以直接P2P替換

超寬VBAT工作范圍，適配全場景車載電源

VBAT工作范圍是衡量LIN收發器適配性的核心指標，直接決定了產品能否適配不同車型、不同電源工況的需求。TPT1621在VBAT工作范圍上實現行業突破，具備4.5V~60V超寬工作電壓范圍，是目前行業內唯一能實現這一范圍的LIN收發器，徹底打破了傳統收發器工作電壓局限，既能適配12V乘用車、24V商用車的常規電源，更能完美適配48V車載系統，從容應對車輛啟動時的低電壓（4.5V）和電源波動時的高電壓（60V），無需額外增加電壓調節模塊，大幅降低了客戶的系統設計成本和復雜度，適配48V系統中車身控制、熱管理、輔助電源等LIN總線應用場景。

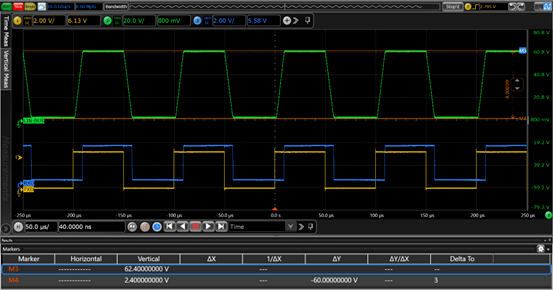

VBAT供電60V下LIN-BUS通信正常

車載電源環境復雜多變，啟停瞬間、負載切換、線路故障等場景，都可能引發總線電壓驟升或驟降，尤其在48V新能源車載系統中，電壓波動更為劇烈，若LIN收發器耐壓能力不足，極易被擊穿損壞，導致整個LIN總線癱瘓。TPT1621Q針對性優化總線耐壓設計，具備±70V超寬總線耐壓范圍，遠超行業常規水平，從容應對各類極端電壓場景。

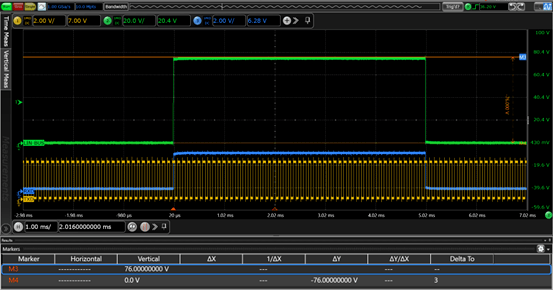

LIN-BUS短路到75V，故障撤銷后通信恢復

相較于常規收發器±40V的耐壓極限，TPT1621Q的耐壓冗余實現翻倍提升，大幅提升了產品在惡劣車載環境中的生存能力，降低了車輛售后故障概率，為車載LIN總線提供全天候的電壓防護屏障。

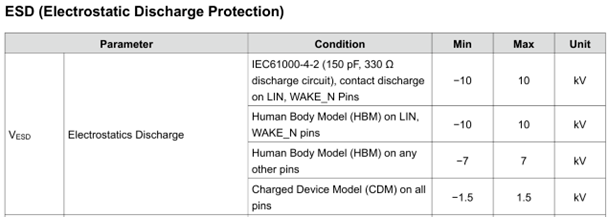

車載環境中，人員接觸、器件摩擦、外界靜電感應等都可能產生靜電，若靜電防護能力不足，會導致LIN收發器芯片損壞、通信異常，甚至影響整個車身控制系統的穩定性。TPT1621Q搭載超強ESD防護設計，ESD防護等級達到±10kV（接觸放電），遠超IEC 61000-4-2標準要求。相較于常規LIN收發器±6kV的防護水平，TPT1621Q的ESD防護能力提升40%，有效降低了因靜電導致的器件失效概率，提升了產品的可靠性和使用壽命，減少了車載系統的維護成本。

不止硬核性能，更懂客戶需求

TPT1621Q完全兼容LIN 2.0/2.1/2.2/AUTOBAUD等行業標準，可直接替換傳統LIN收發器，無需修改系統軟件，大幅降低客戶的升級成本和研發周期，性能對標國際一流水平，更實現從晶圓制造、芯片設計到封裝測試的全流程國產化；既保障供應鏈穩定安全，又能通過本土產業鏈協同降本，為國內車企提供高性價比自主可控方案。

產品經過嚴格的車規級可靠性測試，滿足-40℃~125℃的寬溫工作范圍，適配車載高低溫極端環境，確保在各種工況下都能穩定運行，為48V系統的穩定通信提供堅實支撐。

未來，我們將持續深耕車載半導體領域，以技術創新驅動產品升級，推出更多具備核心競爭力的車載器件，助力汽車電子化、智能化產業高質量發展！思瑞浦正陸續推出全系列針對48V架構所需車載通信接口，助力打造安全、可靠的汽車通信網絡, 盡請期待。

TPT1621Q可提供樣品申請及評估板技術支持。如有需求，請聯系思瑞浦當?shù)劁N售團隊或郵件至business@3peak.com。

本文所涉及的產品性能測試指標、額定值測量等數據，請以思瑞浦官網發布的產品規格書為準。
